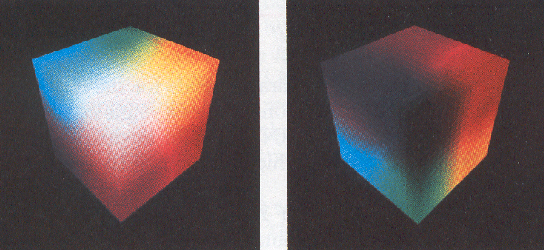

Abbildung 10.12:

Zwei Sichten eines RGB-Farbwürfels: links entlang der diagonalen Grauskala von Weiß nach Schwarz, rechts entlang der diagonalen Grauskala von Schwarz nach Weiß

Eine Variante des RGB-Modells ist das CMY-Modell.²⁰

²⁰Die drei Buchstaben stehen hier für Cyan, Magenta und Gelb.

Die Farben sind bei diesem Modell genau anders definiert als beim RGB-Modell. Nimmt man hier von den Grundfarben 100 %, so erhält man die Farbe Schwarz. Reduziert man alle Anteile auf 0 %, erhält man die Farbe Weiß. Solange alle Farbanteile den gleichen Wert erhalten, entsteht – genau wie beim RGB-Modell – eine Graustufe.

Dieses subtraktive Modell eignet sich gut für die Beschreibung von gedruckten Bildern. Das menschliche Auge empfängt nur Anteile des weißen Lichts, die vom Bild reflektiert werden. Folglich stellt der Punkt (1,1,1) die Farbe Schwarz dar, da alle Anteile des ursprünglichen Lichtes absorbiert wurden. Die Konvertierung eines RGB-Wertes in einen CMY-Wert erfolgt durch die folgende Transformation:

⌊ ⌋ ⌊ ⌋ ⌊ ⌋ C 1 R ⌈ M ⌉ = ⌈ 1 ⌉ -⌈ G ⌉ Y 1 B

(10.23)

Hierbei wird Weiß im RGB-Modell als Einheitsvektor dargestellt. Die Umrechnung von einem CMY- in ein RGB-Modell erfolgt durch die Transformation:

⌊ ⌋ ⌊ ⌋ ⌊ ⌋ R 1 C ⌈ G ⌉ = ⌈ 1 ⌉ - ⌈ M ⌉ B 1 Y

(10.24)

Genau anders herum wird im CMY-Modell Schwarz als Einheitsvektor dargestellt. Bei Druckern wird das Modell oft durch die Komponente K erweitert, die für die Farbe Schwarz steht. Normalerweise wird beim Drucken Schwarz durch Mischen
