re LFOs erzielt man schon eine Fülle verschiedener Klangergebnisse, deren
pedantische Beschreibung den Rahmen dieser Anleitung sprengen würde
(Abb. 22, 23).

Zusätzlich kann mit der jeweiligen Wirkung der beim VCA vorhandenen
linearen und exponentiellen Steuerungscharakteristiken (Eingänge 'Var/
Lin' bzw. 'Fix/Exp') experimentiert werden. Der Eingang mit der exponen-
tiellen Charakteristik kann nicht mit dem Level-Regler beeinflußt werden; er
besitzt eine feste Empfindlichkeit (Fix = unveränderlich). Wünscht man
dennoch eine Regelung, kann der später noch näher beschriebene Mixer dazu
dienen, indem die Steuerspannung erst zum Eingang 'Var In' des Mixermo-
duls geführt wird, am Ausgang ('Out') wieder abgegriffen wird und auf den
VCA-Eingang 'Fix/Exp' gegeben wird. Der Level-Regler des Mixers gestattet
dann die gewünschte Beeinflussung.

Die VCAs des Dual-VCA erlauben wie der VCO des Soundlab-Systems
eine lineare und exponentielle Steuerungscharakteristik, die beide je nach
Verwendungszweck bestimmte Vorteile aufweisen.

Während bei der linearen Charakteristik einem bestimmten Betrag einer
wachsenden Steuerspannung immer eine exakt gleiche Zunahme der VCA-
Ausgangsspannung entspricht, steigt bei der exponentiellen Charakteristik
die Ausgangsspannung zunächst schwächer, dann zunehmend stärker (gemäß
einer exponentiellen Funktion) als die Steuerspannung an.

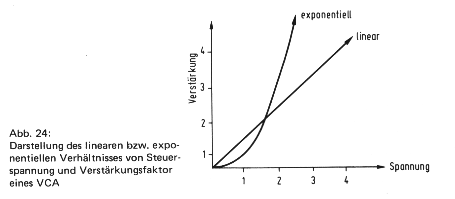

Dieses Verhalten wurde bereits in Zusammenhang mit dem VCO beschrie-
ben. Dort bezog sich der Einfluß auf die Frequenz, beim VCA wird der Ver-
stärkungsfaktor und damit die Lautstärke eines durchgeführten Audiosignals
bestimmt (Abb. 24).
