mit denen man zuvor ein Vibrato, also eine regelmäßige (periodische) Fre-
quenzänderung des VCO, realisierte, nunmehr eine ebenso regelmäßige Laut-
stärkeänderung, die man Tremolo nennt (Abb. 20).

Natürlich muß zuvor ein Tonsignal durch den VCO geführt werden, das
verstärkt bzw. abgeschwächt werden soll.

Zunächst sollte man die verschiedenen Schwingungsformen des VCO, die
man einem Audioeingang des VCA (vorzugsweise 'Signal Var') zuführt, einer
Lautstärkenänderung unterwerfen.

Der Ausgang ('Out') des gewählten VCA muß seinerseits wieder zum Ver-
stärkermodul (Amp) oder zu einer externen Verstärker-Lautsprecheranlage

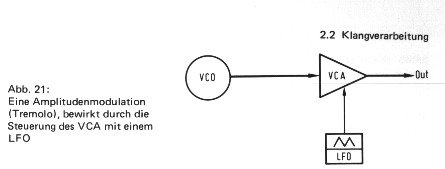

geführt werden. Die Steuerspannung der vom LFO stammenden Dreieck-
schwingung kann mit dem Level-Regler des VCA-Moduls abgeschwächt wer-
den, sofern der Eingang 'Var/Lin', für den Anschluß des LFO, also des steu-
ernden Tieffrequenzoszillators, gewählt wird (Abb. 21).

Versuchsbeispiel Nr. 10: Keyboard steuert VCA

In gleicher Weise sollte man auch die Lautstärkenmodulation des Rauschens
einmal erproben und außerdem eine Steuerung des VCA mit dem Keyboard
vornehmen. Im letzteren Fall ergibt das Anschlagen höherer Tasten ein lau-
teres, das Anschlagen tieferer Tasten ein leiseres Rauschen. Die Keyboard-
Steuerspannung entnimmt man am besten dem KBV-Modul (Ausgang 'KBV-
1').

Versuchsbeispiel Nr. 11: Eine doppelte Modulation mit dem Joystick

Schließt man einen Ausgang des Joysticks am VCO, den anderen am VCA an,
so kann man mit der einen Bewegungsrichtung die Tonhöhe, mit der anderen
die Lautstärke der Oszillatorschwingung kontrollieren. Mit den entsprechen-
den Level-Reglern und einer zusätzlichen Steuerung durch einen oder mehre-
